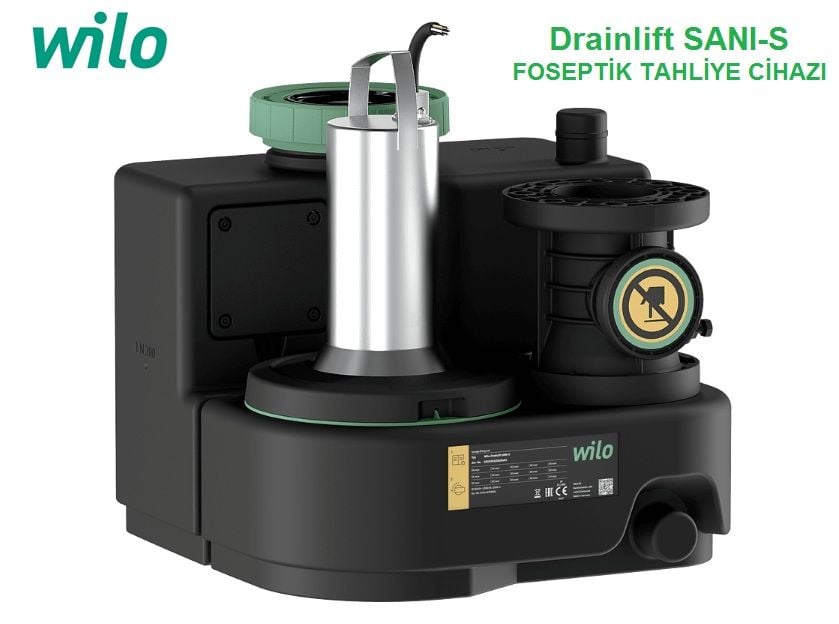

WİLO Drainlift SANI-S S.11M/1 0.75kW 220V ENTEGRE POMPALI KOMPAKT FOSEPTİK ATIK SU TAHLİYE CİHAZI (TERFİ ÜNİTESİ)







Kompakt tek pompalı atıksu terfi tesisi Wilo-DrainLift SANI-S, EN 12050-1 uyarınca en küçük ve en hafif terfi tesisidir (kesme çarkı yok) ve böylelikle bir ve iki haneli konutlarda kullanım için idealdir. DrainLift SANI-S, büyük pompa hacmi, serbest seçilebilir girişler ve son derece aşındırıcı akışkanlar için opsiyonel model sayesinde esnek bir şekilde kullanılabilir ve montajı kolaydır. Kullanıcı dostu dizayn, bakımı son derece kolay hale getirir. Yer tasarrufu sağlayan, kompakt yapı ve en düşük ağırlık sayesinde kolay montaj ve nakliye.

Konstrüksiyon

Foseptik içeren atık suları tahliye etmek için kompakt, bağlanmaya hazır ve komple su altında kalabilir tek pompalı terfi tesisi.

Uygulama

Foseptik içeren atık suların tahliyesi:

Atık suların doğal eğimle kanalizasyon sistemine verilemediği durumlar için.

Çıkış yeri, karşı basınç seviyesinin altında olduğunda, geri akışta yığılmama emniyeti olan drenaj için.

Donanım / işlev

Şebekeden bağımsız alarm ve genel arıza sinyali donanımlı kumanda cihazı

Fişi hazır

Revizyon delikli ve şeffaf kapaklı tank

Analog seviye tespiti (4 ... 20 mA)

Revizyon delikli çekvalf

Bimetal sensörlü termik motor denetimi

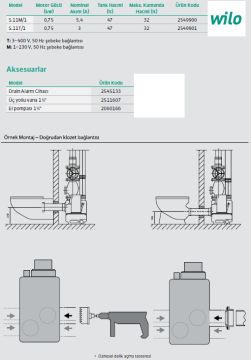

Tip kodlaması

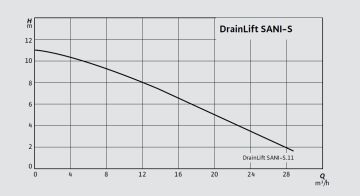

Teknik veriler

·         Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz

·         İşletim tipi: S3 10%

·         Akışkan sıcaklığı: 3 ... 40 °C (37 ... 104 °F), maks. 65 °C (149 °F), 5 dakikalığına

·         Ortam sıcaklığı maks.: 3 ... 40 °C (37 ... 104 °F)

·         Tank hacmi: 47 l (12,5 ABD sıvı galonu)

·         Giriş yüksekliğine göre faydalı hacim*: 25 l/6,5 ABD sıvı galonu (180 mm*)/32 l/8,5 ABD sıvı galonu (250 mm*)

·         Basınç bağlantısı: DN 80, PN 10

·         Giriş bağlantısı: DN 100/150

·         Hava tahliye bağlantısı: 50 mm (2 inç)

·         Kumanda cihazı koruma sınıfı: IP54

·         Terfi tesisi koruma sınıfı: IP68 (2 mWs/7 d)

Malzemeler

·         Motor gövdesi: 1.4404 (AISI 316L)

·         Hidrolik: PP-GF30

·         Çark: PP-GF30

·         Tank: PE

·         Çekvalf: PPS

Tasarım

Eğimli giren toplama odalı ve şeffaf kapaklı revizyon deliği, gaz ve su geçirmez toplama kabı. Girişler serbest seçilebilir, seviye tespiti 4…20 mA analog çıkış sinyali ile gerçekleştirilir. Takılı çekvalfli ve revizyon delikli basınç bağlantısı.

Tahrik, termik motor denetimli, yüzey soğutmalı bir motor üzerinden gerçekleştirilir.

Otomatik işletim için ön kurulumu yapılmış kumanda cihazı:

Wilo-Control MS-L

·         Gerilimsiz kontak ile genel arıza sinyali

·         Entegre ve şebekeden bağımsız alarm

·         Ayarlanabilir takip süresi

·         Takılı fişli 1,5 m bağlantı kablosu

Wilo-Control EC-L

·         Ekran ve simge tabanlı, alfa sayısal menü üzerinden kumanda

·         Gerilimsiz kontak ile genel arıza sinyali

·         Gerilimsiz kontak ile tekli arıza sinyali

·         ModBus arayüzü

·         Entegre ve şebekeden bağımsız alarm

·         Ayarlanabilir takip süresi

·         Takılı fişli 1,5 m bağlantı kablosu

Тeslimat kapsamı

·         Kumanda cihazlı ve fişli bağlantı kablolu terfi tesisi

·         Flanş ağzı DN 80/100

·         Basınç bağlantısı için manşet DN 100

·         Hava tahliye bağlantısı için HT çiftli manşon 50 mm (2 inç)

·         Boşaltım bağlantısı için HT çiftli manşon DN 50

·         Daire açma testereli 124 mm (5 inç) ve contalı DN 100 giriş seti

·         Zemine sabitleme

·         Ses yalıtım matı

·         9 V akü

·         Montaj ve kullanma kılavuzu
