Veri föyü

Hidrolik veriler

• Maks. akışkan sıcaklığı Tmax
  40 °C
• Min. akışkan sıcaklığı Tmin
  0 °C
• Ortam sıcaklığı min. Tmin
  -10 °C
• Maks. ortam sıcaklığı Tmax
  40 °C

Motor verileri

• Elektrik şebekesi bağlantısı
  1~230-240 V, 50/60 Hz
• Nominal motor gücü P2
  0.75 kW
• Nominal akım IN
  6.00 A
• Nominal devir hızı n
  2900 1/min
• Yalıtım sınıfı
  F
• Motor koruma sınıfı
  IP54

Malzemeler

• Pompa gövdesi
  Cast iron
• Çark
  Stainless steel
• Mil
  Stainless steel
• Mil contası
  Q1BE3GG
• Conta malzemesi
  EPDM

Montaj ölçüleri

• Emiş tarafında boru bağlantısı
  Rp 1
• Basınç tarafında boru bağlantısı
  Rp 1

Sipariş vermeye yönelik bilgiler

• Ürün
  Wilo
• Ürün tanımı

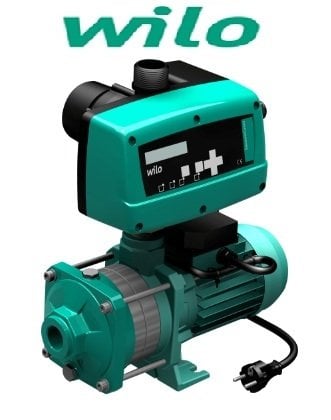

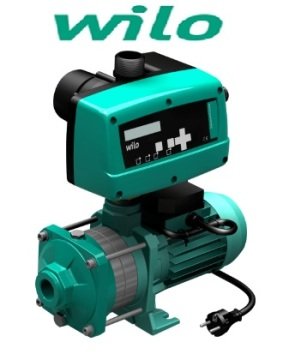

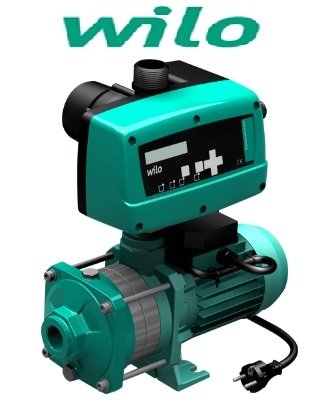

  EMHIL 305 M
• EAN numarası
  4048482194318
• Ürün numarası
  4161132
• Ağırlık net yakl. m
  23 kg
• Ağırlık brüt yakl. m
  25.0 kg
• Ambalajlı uzunluk ölçüsü
  580 mm
• Ambalajlı yükseklik ölçüsü
  450 mm
• Ambalajlı genişlik ölçüsü
  270 mm
• Ambalaj özelliği
  Satış ambalajı
• Ambalaj türü
  Karton
• Minimum sipariş miktarı
  1

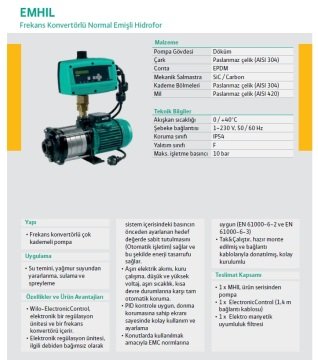

ÜRÜN SERİSİ TANIMI

Özellikler/Ürün avantajları

• Paslanmaz çelik hidrolikli, dayanıklı, çok kademeli pompa
• Anlaşılır metin göstergesi, durum göstergesi, analiz fonksiyonu, regülasyon parametresi uyarlaması (PID), donma korumasına sahip ekranı sayesinde kolay kullanım ve ayarlama
• Plug & Pump, hazır monte edilmiş ve bağlantı kablolarıyla donatılmıştır
• Konutlarda kullanılmak amacıyla EMC normlarına uygundur (EN 61000-6-2 ve EN 61000-6-3)
• Opsiyonel olarak şamandıra şalter bağlanabilir





Konstrüksiyon

Freklans konvertörlü normal emişli su temin sistemi





Uygulama

• Su temini (ACS uyarınca içme suyu ruhsatı)
• Yağmur suyundan yararlanma
• Sulama ve spreyleme





Donanım/İşlev

• 1,4 m elektrik şebekesi bağlantısı ve fiş dahil
• EMC filtre dahil
• Entegre basınç ve akış kontrol sistemleri





Тeslimat kapsamı

1 ElectronicControl regülasyon cihazı ve:

• MHIL ürün serisinden 1 pompa ve 1 ElectronicControl (1,4 m bağlantı kablosu)
• 1 döner bağlantı ve 1 kapata armatürü
• MHIL pompası ve ElectronicControl için birer montaj ve kullanma kılavuzu





Tip kodlaması

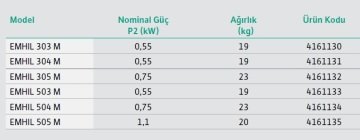

Örnek	EMHIL 304 M
EMHIL	ElectronicControl freklans konvertörlü, normal emişli su temin sistemi
304	Pompa ürün serisi MHIL 304
EM	Tesisin elektrik gerilimi 1~230 V





Teknik veriler

• Azami işletme basıncı: 10 bar
• Maks. akışkan sıcaklığı: 40 °C
• Min. akışkan sıcaklığı: 0 °C
• Maks. ortam sıcaklığı: 50 °C
• Elektrik şebekesi bağlantısı: 1~230 V, 50/60 Hz





Malzemeler

Akışkan ile temas eden tüm komponentler ACS uyarınca içme suyu iznine sahiptir

• Kademe bölmeleri 1.4301
• Çarklar: 1.4301
• Mil: 1.4028
• Mekanik salmastra: Si-Karbid / kömür
• Pompa gövdesi: Pik döküm
• Conta: EPDM
• Döner bağlantı: Pirinç
• Kapatma armatürü: POM





Açıklama/Konstrüksiyon

• Paslanmaz çelik hidrolikli, çok kademeli pompa
• Önceden kablolanmış ve monte edilmiş, döner bağlantılı ve kapatma armatürlü
• Şunlara karşı tam otomatik koruma:
• Aşırı akım
• Kuru çalışma
• Düşük ve yüksek voltaj
• Aşırı sıcaklık
• Kısa devre
