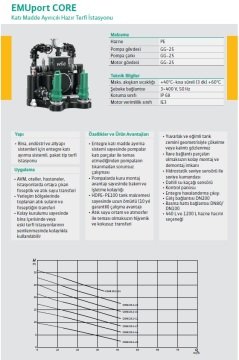

Wilo EMUport CORE 45.2-27A 380V Katı Madde Ayırıcılı Hazır Terfi İstasyonu (PANO DAHİL)

Özellikler/Ürün avantajları

·         Katı maddelerin atık sudan ayrılması sayesinde maksimum işletim güvenilirliği. Büyük katı maddelerin pompadan geçmesi gerekmez – tıkanma oluşmaz

·         Eski pompa istasyonlarının kolayca ıslah edilmesini sağlayan ekonomik retrofit sistem

·         PE ve PUR malzeme kullanımı sayesinde uzun ömürlü ve korozyona dayanıklı

·         Hijyenik kuru kurulum, dışarıdan kolay erişilebilirlik ve tekli blokaj özellikleri sayesinde çalışırken bile bakımı kolaydır

·         Atık sudaki artan katı madde oranına rağmen gelecekte de güvenle kullanılabilir

·         Binada ve çapı 1.500 mm üzeri bacalarda esnek bir şekilde monte edilebilir

·         Kolayca entegre edilebilir ve bağlanmaya hazır Plug&Pump sistemi

·         Verimli atık su dalgıç motorlu pompalar sayesinde enerji tasarrufu sağlar, tercihen IE3 motorlar ile

Katı maddeleri ayırın ve taşıyın. Temiz, güvenli ve güvenilir.

Özellikle binalarda ve konutlarda, atık sudaki büyük katı maddeler atık su taşıma sisteminin tıkanmasına neden olabilir. Sonuç: Bu da çalışma arızalarına yol açarak servis maliyetlerinin yükselmesine neden olur. Wilo tarafından sunulan uzun ömürlü çözüm: Wilo-EMUport CORE katı madde ayırma sistemi. Sistemin çalışmasına hiçbir zarar vermeden, atık suların tıkanma olmadan taşınmasına olanak sağlar. Ayrıca hijyenik kuru kurulum ve dışarıdan kolay erişilebilirlik sayesinde bakımı kolaydır. Sistemin bütünü, korozyon tutmayan bir bacadan ve daha büyük olan Wilo sistemlerinde kullanıma yönelik baca sistemlerinden oluşur. İhtiyaçlarınıza en uygun çözüm.

Konstrüksiyon

Bina içinde veya baca içinde dış mekanda kurulum için, katı madde ayırma sistemine sahip (DIN EN 12050-1 uyarınca), standartlaştırılmış atıksu terfi tesisi.

Uygulama

Doğal eğimle kanal sistemine sevk edilemeyen, kaba atık suyun basılması ve karşı basınç seviyesinin altında kalan nesnelerin drenajı (DIN EN 12056/ DIN 1986-100 uyarınca).

Donanım/İşlev

·         Katı madde ayırma sistemli atıksu terfi tesisi

·         Ayrı ayrı kesilebilir 2 katı madde ayırma kabı

·         Alternatif işletim için iki adet kuru olarak kurulmuş atık su dalgıç motorlu pompa

·         IP68 koruma sınıfı pompalar ve IE3 uyarınca motor verimliliği

·         Seviye sondasıyla seviye tespiti

Тeslimat kapsamı

Ön montajı komple yapılmış, montaja hazır atık su kaldırma tesisi; birleştirme parçası, seviye sensörü ve iki pompa dahil

Tip kodlaması

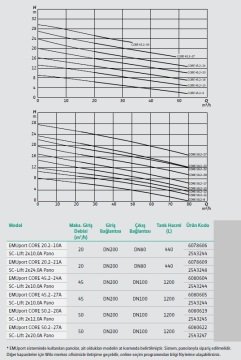

Teknik veriler

·         Maks. sürekli giriş: 20, 45 veya 50 m³/saat

·         Hazne hacmi: 440 l veya 1200 l

·         Kullanılabilen hazne hacmi: 295 l veya 900 l

·         Maks. basma yüksekliği: 31 m

·         Giriş yüksekliği: 750 mm

·         Giriş bağlantısı: DN 200

·         Basınç bağlantısı: DN 80 veya DN 100

·         Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz

Malzemeler

·         Toplama kabı: PE

·         Katı made ayırma hazneleri: PE

·         Giriş kutusu: PUR

·         Borulama: PE

·         Pompalar: Pik döküm

·         Kesme sürgüsü: Pik döküm

·         Basınç bağlantısı:- A varyantı: PE, T-birleşimli- B varyantı: Paslanmaz çelik, Y birleşimli

Açıklama/Konstrüksiyon

Katı madde ayırma özellikli, bağlanmaya hazır, komple su altında kalabilir atıksu terfi tesisi. Konstrüksiyon gereği kaynak yeri bulunmayan ve iki ayrı bloke edilebilir katı madde ayırma kaplarına sahip olan, gaz ve su yalıtımlı, tek parça toplama kabı. Toplama kabı yuvarlak çizgilere sahiptir; kabın tabanı eğimlidir ve en derin noktası pompaların hemen altında yer alır. Böylece kritik noktalarda çökeltiler ve kurumuş katı maddeler önlenir. Katı madde ayırma kaplarındaki ön filtreleme sayesinde, katı maddeler akışkandan filtrelenir ve sadece ön filtreleme işleminden geçen atıksu toplama kabına iletilir. Basma, kuru kurulumlu, iki adet tam donanımlı atık su dalgıç motorlu pompa ile gerçekleşir. Pompalar yedeklemeli ikiz pompalı sistem olarak uygulanmıştır ve dönüşümlü olarak çalışır. Seviye tespiti, bir seviye sondası aracılığıyla gerçekleştirilir (0…2,5 mWS).

Temizleme etkisini güçlendirmek için "B" modeli ayrıca toplama kabına otomatik geri yıkama özelliğiyle donatılmıştır. SC-L ürün serisinin uygun kumanda cihazı aksesuar olarak temine edilebilir.
