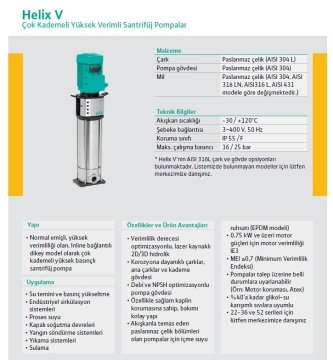

Wilo Helix V 405-1/16/E/S 1Hp 380V Dik Milli Çok Kademeli Yüksek Verimli Komple Paslanmaz Santrifüj Pompa

Veri föyü

Hidrolik veriler

• Minimum verimlilik endeksi (MEI)
  0.7
• Giriş basıncı
  10 bar
• Maksimum işletim basıncı PN
  16 bar
• Basma ağzı
  G 1
• Min. akışkan sıcaklığı Tmin
  -30 °C
• Maks. akışkan sıcaklığı Tmax
  120 °C
• Ortam sıcaklığı min. Tmin
  -15 °C
• Maks. ortam sıcaklığı Tmax
  50 °C

Motor verileri

• Elektrik şebekesi bağlantısı
  3~400 V, 50 Hz
• Gerilim toleransı
  ±10 %
• Nominal motor gücü P2
  0.75 kW
• Nominal akım IN
  1.70 A
• Nominal devir hızı n
  2900 1/min
• Güç faktörü cos φ
  0.81
• Açma türü
  Doğrudan online (DOL)
• Motor verimlilik derecesi ηm % 50 ηM 50%
  76
• Motor verimlilik derecesi ηm % 75 ηM 75%
  79.7
• Motor verimlilik derecesi ηm % 100 ηM 100%
  80.7
• Yalıtım sınıfı
  F
• Motor koruma sınıfı
  IP55

Malzemeler

• Pompa gövdesi
  Stainless steel
• Çark
  Stainless steel
• Mil
  Stainless steel
• Mekanik salmastra
  Q1BE3GG
• Conta malzemesi
  EPDM

Montaj ölçüleri

• Emiş tarafında boru bağlantısı
  G 1
• Basınç tarafında boru bağlantısı
  G 1

Sipariş vermeye yönelik bilgiler

• Ürün
  Wilo
• Ürün tanımı
  HELIX V405-1/16/E/S/400-50
• EAN numarası
  4048482592442
• Ürün numarası
  4201372
• Ağırlık net yakl. m
  25 kg
• Ağırlık brüt yakl. m
  28.6 kg
• Ambalajlı uzunluk ölçüsü
  800 mm
• Ambalajlı yükseklik ölçüsü
  370 mm
• Ambalajlı genişlik ölçüsü
  400 mm
• Ambalaj özelliği
  Nakliye ambalajı
• Ambalaj türü
  Karton
• Minimum sipariş miktarı
  1

Ürün serisi tanımı:

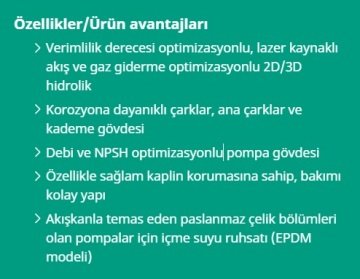

Özellikler/Ürün avantajları

• Verimlilik derecesi optimizasyonlu, lazer kaynaklı akış ve gaz giderme optimizasyonlu 2D/3D hidrolik
• Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
• Debi ve NPSH optimizasyonlu pompa gövdesi
• Özellikle sağlam kaplin korumasına sahip, bakımı kolay yapı
• Akışkanla temas eden paslanmaz çelik bölümleri olan pompalar için içme suyu ruhsatı (EPDM
• modeli)



Uygulama

• Su temini ve basınç yükseltme
• Endüstriyel sirkülasyon sistemleri
• Proses suyu
• Kapalı soğutma devreleri
• Yangın söndürme sistemleri
• Yıkama sistemleri







Konstrüksiyon

Normal emişli, yüksek verimliliği olan, Inline bağlantılı dikey model olarak çok kademeli yüksek basınçlı santrifüj pompa





• Sulama





Donanım/İşlev

• Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi





Тeslimat kapsamı

• Helix V yüksek basınçlı santrifüj pompa
• Montaj ve kullanma kılavuzu
• Helix V 2 – 16 (oval flanşlı PN 16 modeli): Paslanmaz çelik karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar





Tip kodlaması

Örnek:	Helix V(F) 2202/2-1/16/E/X/KS/../1-400-50/-38FF265
Helix V(F)	Inline yapı türüne sahip dikey yüksek basınçlı santrifüj pompa (F) = VdS sertifikalı pompa modeli
22	Debi, m3/saat olarak
02	Çark adedi
2	Düzeltilen çark sayısı (Opsiyonel)
1	Pompa malzemeleri
	1 = Pompa gövdesi 1.4301 (AISI 304L) hidrolik 1.4307 (AISI 304L)
	2 = Pompa gövdesi 1.4409 (AISI 316L) hidrolik 1.4404 (AISI 316L)
	3 = Pompa gövdesi EN-GJL-250 (Kataforez kaplama) hidrolik 1.4307 (AISI 304L)
	4 = Blok pompa gövdesi EN-GJL-250 (Kataforez kaplama) hidrolik 1.4307 (AISI 304L) [Sadece Helix VE 22.. ve üstü]
16	Maks. işletme basıncı, bar olarak
	16 = 16 bar (PN 16 flanş)
	25 = 25 bar (PN 25 flanş)
	30 = 30 bar (PN 40 flanş)
E	Conta türü E = EPDM V = FKM
X	"X-Care" özel model
K	Mekanik salmastra kartuş tipi
S	Kaplin koruması, pompanın emme ve basınç bağlantı ağzı ile aynı hat üzerindedir.
1	1 = 1~ (Alternatif akım) Hiç = 3~ (Trifaze akım)
400	Bağlantı gerilimi, V olarak
50	Frekans, Hz olarak
-38FF265	Motor mili çapı – braket ölçüsü (Motorsuz pompa modeli)
..	Opsiyonel







Teknik veriler

• Elektrik bağlantısı:
• 3~400 V (±%10), 50 Hz
• ≤ 4 kW 230 V/400 V; Δ/Y
• > 4 kW 400 V/690 V; Δ/Y
• • 1~ 230 V (±%10), 50 Hz, sadece Wilo-Helix V 2, 4, 6, 10
• Akışkan sıcaklığı aralığı:
• Helix V 2 – 16 (EPDM): -30 ila +120 °C (130 °C talep üzerine)
• Helix V 2 – 16 agresif akışkanlar için (FKM): -15 ila +90 °C
• Helix V22 – 52 (EPDM): -20 ila +120 °C (130 °C talep üzerine)
• Helix V 22 – 52 agresif akışkanlar için (FKM): -15 ila +90 °C
• Azami işletme basıncı: 16/25/30 bar
• Maks. giriş basıncı 10 bar
• Koruma sınıfı: IP55
• Maks. ortam sıcaklığı: -15 °C ila +50 °C (talep üzerine genişletilmiş sıcaklık aralıkları)
• Mevcut versiyonlar:
• Helix V 2 – 16: Oval flanşlı PN 16, yuvarlak flanşlı PN 25/PN 40, ISO 2531 ve ISO 7005 normlarına uygun (Victaulic kaplin talep üzerine)
• Helix V 22 – 52: ISO 2531 ve ISO 7005 normlarına uygun olarak yuvarlak flanşlı PN 16/PN 25/PN 40





Malzemeler

Helix V 2, 4, 6, 10, 16:

Standart model

• Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
• Pompa gövdesi paslanmaz çelik 1.4301 (AISI 304)
• Temel plakası ve braket EN-GJL-250 (KTL kaplama)
• Mil paslanmaz çelik 1.4301 (AISI 304) veya 1.4462 (AISI 318LN) (modele bağlı)
• Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
• EPDM O-ring contası (talep üzerine FKM conta)
• Ceketli boru paslanmaz çelik 1.4301 (AISI 304)



Agresif akışkanlar için

• Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4404 (AISI 316L)
• Pompa gövdesi paslanmaz çelik 1.4404 (AISI 316L)
• Mil paslanmaz çelik 1.4404 (AISI 316L) veya 1.4462 (AISI 318LN) (modele bağlı)
• Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
• FKM O-ring contası (talep üzerine EPDM conta)
• Ceketli boru paslanmaz çelik 1.4404 (AISI 316L)



Helix V 22, 36, 52:

Standart model

• Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
• Pompa gövdesi paslanmaz çelik 1.4308 (AISI 304) veya KTL kaplama pik döküm EN-GJL 250, Helix V 22 için EN-GJL 250/Helix V 36-52 için EN-GJS 400 KTL kaplama pik döküm serbest flanşlar.
• Mil paslanmaz çelik 1.4057 (AISI 431)
• Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
• EPDM O-ring contası (talep üzerine FKM conta)
• Ceketli boru paslanmaz çelik 1.4301 (AISI 304)



Agresif akışkanlar için

• Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4404 (AISI 316L)
• Pompa gövdesi: Akışkanla temas eden tüm parçalar paslanmaz çelik döküm 1.4409 (AISI 316L); Helix V 22 için EN-GJL 250/Helix V 36-52 için EN-GJS 400 KTL kaplama pik döküm serbest flanşlar.
• Temel plakası paslanmaz çelik 1.4301 (AISI 304)
• Mil paslanmaz çelik 1.4404 (AISI 316L) veya 1.4462 (AISI 318LN) (modele bağlı)
• Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
• FKM O-ring contası (talep üzerine EPDM conta)
• Basınç gömleği paslanmaz çelik 1.4404 (AISI 316L)





Açıklama/Konstrüksiyon

• Pompalar talep üzerine belli durumlara uyarlanabilir (örn. motor koruması, motor verimlilik derecesi IE4, VdS sertifikalı Wilo-Helix pompalar, ATEX, genişletilmiş ortam sıcaklığı aralıkları).
• Helix ürün serisi, entegre edilmiş bir frekans konvertörü ile de temin edilebilir.
