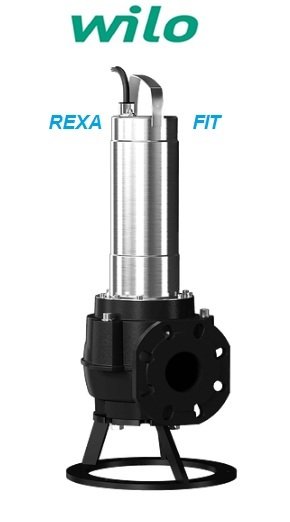

Wilo REXA FIT V08DA-524 4.7Hp 380V Kirli Su ve Foseptik İçin Dalgıç Pompa
81.026,40 TL
Ürün serisi tanımı
Özellikler/Ürün avantajları
- Fişi hazır ve hemen kullanılabilir (A ve P modeli)
- Takılı şamandıra şalteri sayesinde kolay işletim (A modeli)
- Güvenli serbest akış hidroliği büyük, serbest küresel geçişle tıkanmasız işletmeyi güvence altına almaktadır
- Opsiyonel harici denetimli yalıtım haznesi
- Hafiftir
Konstrüksiyon
Sabit ve taşınabilir ıslak kuruluma uygun, fasılalı işletim için atık su dalgıç motorlu pompa.
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
- EN 12050-1'e göre foseptik içeren atık sular
- Kirli su
Donanım/İşlev
- Bimetal sensörlü sargı sıcaklığı denetimi
- Sızdırmaz hazne denetimi için opsiyonel harici elektrot çubuk
Тeslimat kapsamı
- 10 m kablolu atık su dalgıç motorlu pompa
- Kablo modeli varyanta bağlı:
- Serbest kablo uçlarıyla (O)
- Fişli (P)
- Şamandıra şalterli ve fişli (A)
- İşletme ve bakım kılavuzu
Tip kodlaması
|
Örnek: |
Wilo-Rexa FIT V06DA-110/EAD1-2-T0015-540-A |
|
Rexa |
Dalgıç motorlu atık su pompası |
|
FIT |
Ürün serisi |
|
V |
Serbest akış çarkı |
|
06 |
Basınç bağlantısının nominal çapı (örn. DN 65) |
|
D |
Hidrolik emiş tarafında DIN standartlarına göre delinmiştir |
|
A |
Hidrolik standart malzeme modeli |
|
110 |
Hidrolik seçimi |
|
E |
Yüzey soğutmalı motor |
|
A |
Motor standart malzeme modeli |
|
D |
İki bağımsız mekanik salmastralı sızdırmazlık |
|
1 |
IE enerji verimliliği sınıfı, örn. 1 = IE1 (IEC 60034-30'a dayanarak) |
|
- |
Patlamaya karşı güvenlik ruhsatı yok |
|
2 |
Kutup sayısı |
|
T |
Elektrik şebekesi bağlantısı modeli: M = 1~ T = 3~ |
|
0015 |
Değer/10 = Motor gücü P2 (kW) |
|
5 |
Frekans (5 = 50 Hz, 6 = 60 Hz) |
|
40 |
Ölçüm voltajı kodu |
|
A |
Ek elektrik donanımı: O = serbest kablo ucu P = fişli A = şamandıra şalterli ve fişli |
Teknik veriler
- Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
- İşletim tipi su altında: S1
- Su altından çıkarılmış işletim tipi: S2-15 dk.; S3 % 10
- Koruma sınıfı: IP68
- Yalıtım sınıfı: F
- Akışkan sıcaklığı: 3 - 40 °C, 3 dak. için maks. 60 °C
- Serbest geçiş: 50 / 65 / 80 mm
- Kablo uzunluğu: 10 m

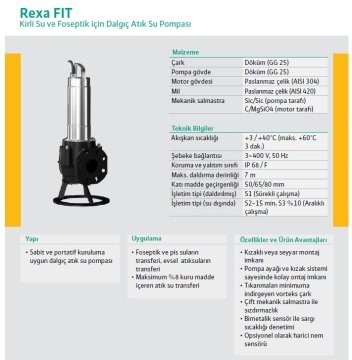

Malzemeler
- Motor gövdesi: 1.4301
- Hidrolik gövde: EN-GJL250
- Çark: EN-GJL250
- Statik contalar: NBR
- Pompa tarafındaki sızdırmazlık: SiC/SiC
- Motor tarafındaki sızdırmazlık: C/MgSiO4
- Mil ucu: Paslanmaz çelik 1.4021
Açıklama/Konstrüksiyon
Aralıklı işletimde sabit ve taşınabilir ıslak kurulum için dalgıç blok ünite olarak atık su dalgıç motorlu pompa.
Hidrolik
Basınç tarafındaki çıkış yatay flanş bağlantıları olarak uygulanmıştır. Azami kuru madde oranı % 8'i geçmemelidir (hidroliğe bağlı). Çark biçimi olarak serbest akış çarkları kullanılmaktadır.
Motor
Motor olarak, doğrudan marş için alternatif akım (entegre çalışma kondansatörlü) ve trifaze akım versiyonlu yüzey soğutmalı motorlar kullanılır. Atık ısı, motor gövdesi üzerinden doğrudan çevredeki akışkana iletilir. Motorlar böylelikle su altında sürekli işletimde (S1) ve su dışında kısa süreli işletimde (S2) veya fasılalı işletimde (S3) kullanılabilir.
Ayrıca motorlar termik motor denetimiyle donatılmıştır. Bu özellik, motor sargısını aşırı ısınmaya karşı korur. Alternatif akım motorlu ünitelerde bu entegre edilmiştir ve kendiliğinden devreye girer. Başka bir deyişle, motor aşırı ısındığında kapatılır ve soğuduktan sonra otomatik olarak tekrar çalıştırılır. Bunun için standart olarak bimetal sensörler kullanılır.
Ek olarak motor, yağ kesme odasının denetlenmesi için harici bir yalıtım bölümü elektrotu ile donatılabilir. Bu, akışkan tarafındaki mekanik salmastradan yağ kesme odasına su sızmasını bildirir.
Bağlantı kablosu standart olarak 10 m'dir ve şu modellerde temin edilebilir:
- Serbest kablo uçlarıyla
- Fişli
- Şamandıra şalterli ve fişli
Yalıtım
Motorla hidrolik arasında bir yalıtım haznesi bulunur. Bu oda medikal beyaz yağ ile doludur. Akışkan ve motor tarafındaki sızdırmazlık, birbirinden bağımsız olarak dönen iki mekanik salmastra tarafından sağlanmaktadır.
