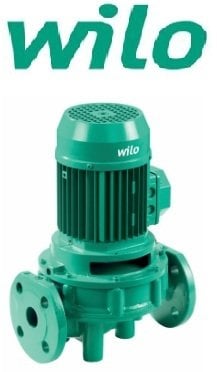

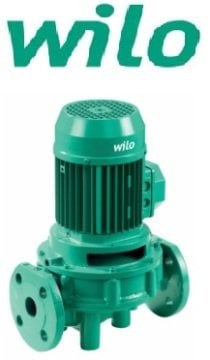

Wilo VeroLine IPL 50/105-0,75/2 Kuru Rötarlı İnline Sirkülasyon Pompası

Ürün serisi tanımı

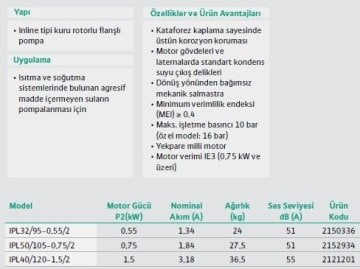

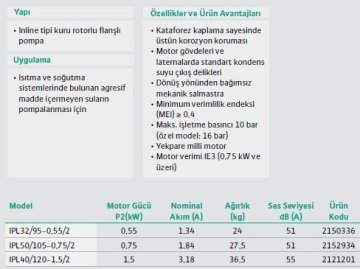

 Özellikler/Ürün avantajları





• Kataforez kaplama sayesinde üstün korozyon koruması
• Motor gövdeleri ve laternalarda standart kondens suyu çıkış delikleri
• Standart model: Yekpare milli motor
• N modeli: Paslanmaz çelik takma milli standart motor V1
• Dönüş yönünden bağımsız, akışkan zorunlu olarak etrafından dolandırılan mekanik salmastra



Konstrüksiyon



Inline tipi kuru rotorlu pompa, vida veya flanş bağlantılı.





Uygulama

Isıtma suyu pompalanması (VDI 2035'e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.





Тeslimat kapsamı

• Pompa
• Montaj ve işletme kılavuzu





Tip kodlaması

Örnek	IPL 40/160-4/2
IPL	Inline pompa
40	Boru bağlantısı nominal çapı DN
160	Nominal çark çapı
4	Nominal motor gücü P2 kW olarak
2	Kutup sayısı

Teknik veriler

• İzin verilen ısı aralığı -20 °C ilâ +120 °C
• Elektrik şebekesi bağlantısı 3~400 V, 50 Hz (talep üzerine)
• Koruma sınıfı IP 55
• Nomimal çap Rp 1, DN 100'e kadar
• Maks. işletme basıncı 10 bar (özel model: 16 bar)

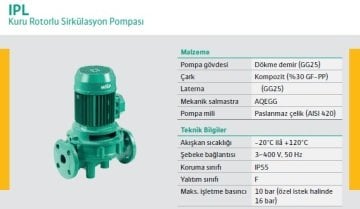

Malzemeler

• Pompa gövdesi ve laterna: EN-GJL-250
• Çark: PPO cam elyaf ile kuvvetlendirilmiş /EN-GJL-200 (pompa tipine göre)
• Mil: 1.4021
• Mekanik salmastra: AQEGG; Diğer mekanik salmastralar talep üzerine temin edilebilir





Açıklama/Konstrüksiyon

Inline tipi, tek kademeli, alçak basınç santrifüj pompası

• Mekanik salmastra
• Basınç ölçüm bağlantılı flanşlı bağlantı R ¹/8
• Yekpare milli motor





Veri föyü

Hidrolik veriler

• Minimum verimlilik endeksi (MEI)
  0.4
• Maks. işletim basıncı p
  10 bar
• Maksimum işletim basıncı PN
  10 bar
• Min. akışkan sıcaklığı Tmin
  -20 °C
• Maks. akışkan sıcaklığı Tmax
  120 °C
• Maks. ortam sıcaklığı Tmax
  40 °C
• Debi Q max
  31.1
• Flow opt Q opt
  17.9
• Basma yüksekliği H max
  12.1
• Head opt H opt
  9.6
• Head H Qmin
  12.1
• Head H 20
  8.8

Motor verileri

• Elektrik şebekesi bağlantısı
  3~400 V, 50 Hz
• Gerilim toleransı
  ±10 %
• Nominal motor gücü P2
  0.75 kW
• Nominal akım IN
  1.84 A
• Nominal devir hızı n
  2900 1/min
• Güç faktörü cos φ
  0.74
• Motor verimlilik derecesi ηm % 50 ηM 50%
  75.4
• Motor verimlilik derecesi ηm % 75 ηM 75%
  79.3
• Motor verimlilik derecesi ηm % 100 ηM 100%
  80.7
• Motor sargısı, 3 kW'ye kadar
  -
• Motor sargısı, 4 kW ve üzeri
  -
• Yalıtım sınıfı
  F
• Motor koruma sınıfı
  IP55
• Entegre edilmiş motor tam koruması
  -

Malzemeler

• Pompa gövdesi
  Cast iron
• Çark
  PPE/PS-GF30
• Mil
  Stainless steel
• Mekanik salmastra
  AQ1EGG
• Braket
  Cast iron

Montaj ölçüleri

• Emiş tarafında boru bağlantısı
  DN 50
• Basınç tarafında boru bağlantısı
  DN 50
• Yapı boyu l0
  280 mm

Sipariş vermeye yönelik bilgiler

• Ürün
  Wilo
• Ürün tanımı
  VeroLine-IPL 50/105-0,75/2
• EAN numarası
  4048482598734
• Ürün numarası
  2152934
• Ağırlık net yakl. m
  23 kg
• Ağırlık brüt yakl. m
  27.5 kg
• Ambalajlı uzunluk ölçüsü
  595 mm
• Ambalajlı yükseklik ölçüsü
  465 mm
• Ambalajlı genişlik ölçüsü
  395 mm
• Ambalaj özelliği
  Nakliye ambalajı
• Ambalaj türü
  Karton
• Minimum sipariş miktarı
  1



Teklif metni

Doğrudan flanşlanmış trifaze akım motoru ve yekpare millere veya laternalara ve kaplinle sabit bir şekilde bağlanmış norm pompalara (N modeli) sahip, kompakt Inline yapı şekline sahip tek kademeli kuru rotorlu santrifüj pompa. IPL ürün serisi, boru montajı veya tabana kuruluş için uygundur. Konsoller aksesuar olarak temin edilebilir. Çevreden mecburi akışlı, dönüş yönünden bağımsız kıvrımlı körük mekanik salmastrası ve kavitasyonu azaltılmış plastik çark.

R 1/8 basınç ölçüm bağlantılı flanşlar. Pompa gövdesi ve laterna kataforez kaplamalıdır.

İşletim verileri

• Akışkan
  Water
• akışkan sıcaklığı T
  0 °C
• ortam sıcaklığı T
  0 °C
• Maksimum işletim basıncı PN
  10 bar
• Minimum verimlilik endeksi (MEI)
  0.4

Motor verileri

• Elektrik şebekesi bağlantısı
  3~400 V, 50 Hz
• Gerilim toleransı
  ±10 %
• Nominal güç P2
  750.0 W
• Nominal devir hızı n
  2900 1/min
• Nominal akım IN
  1.84 A
• Güç faktörü cos φ
  0.74
• Motor verimlilik derecesi ηm % 50 ηM 50%
  75.4
• Motor verimlilik derecesi ηm % 75 ηM 75%
  79.3
• Motor verimlilik derecesi ηm % 100 ηM 100%
  80.7
• Yalıtım sınıfı
  F
• Koruma sınıfı
  IP55

Malzemeler

• Pompa gövdesi
  Cast iron
• Çark
  PPE/PS-GF30
• Mil
  Stainless steel
• Mil contası
  AQ1EGG
• Braket
  Cast iron

Montaj ölçüleri

• Emiş tarafında boru bağlantısı
  DN 50
• Basınç tarafında boru bağlantısı
  DN 50
• Yapı boyu l0
  280 mm

Sipariş vermeye yönelik bilgiler

• Ürün
  Wilo
• Ürün tanımı
  VeroLine-IPL 50/105-0,75/2
• Ağırlık net yakl. m
  23 kg
• Ürün numarası
  2152934

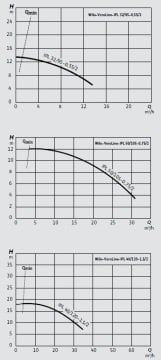

 Genel Karakteristik Alanı:
