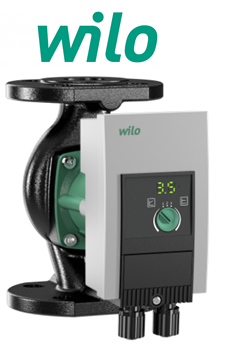

Wilo Yonos MAXO 80/0.5-12 Dn80 Flanşlı Frekans Kontrollü Sirkülasyon Pompası

   Wilo Yonos MAXO

Frekans Konvertörlü Sirkülasyon Pompalar:

Yapı

• Islak rotorlu, rakorlu

tip frekans konvertörlü

sirkülasyon pompası

• Otomatik güç ayarına sahip EC

Motor



Uygulama

• Konutlar, hastaneler, okullar,

idari binalar ve endüstriyel

tesisler gibi fonksiyonel

binalarda ısıtma, soğutma ve

iklimlendirme uygulamaları



Özellikler ve Ürün Avantajları

• ECM motor teknolojisi

sayesinde en yüksek seviyede

verimlilik

• Patentli Wilo Connector ile

ilave alet gerektirmeyen kolay

elektrik bağlantısı

• Genel arıza sinyal fonksiyonu

• Basma yüksekliği gerçek

değerini gösteren ve uyarı

sinyaline sahip LED ekran

• Hata sinyal lambası

• Optimum yük adaptasyonu

için önceden seçilebilir

regülasyon modları: ∆p-c,

∆p-v

• Basma yüksekliğinin 0,5 m

adımlarla ayarlanması

• Tam motor koruması

• Blokajı açma fonksiyonu

• Yeşil buton teknolojisi ile

kullanıcı dostu tasarım

• Korozyona dayanım için

kataforez kaplamalı pompa

gövdesi

• Isı yalıtım gömleği teslimat

kapsamında değildir.

• n = sabit (3 devir sayısı

kademesi)

• Ayarlanan devir sayısı

kademesinin göstergesi (C1,

C2 veya C3)

• 1 ve 2 pompalı sistemlerde

Ext. Off, SBM (çalışma),

SSM (arıza) sinyallerini bina

otomasyonuna taşımak ve

pompa ana/yedek işletimi için

Yonos MAXO Connect Modul

kullanılmalıdır.

• 3 ve 4 pompalı sistemlerde

yedek ve paralel işletim için

BCe-HVAC kontrol panosu ile

kullanılmalıdır.





Malzeme

Çark Kompozit (PP-%30 GF)

Gövde Dökme demir (GG20)

Mil Paslanmaz çelik



Teknik Bilgiler

Akışkan sıcaklığı -20 / +110°C

Şebeke bağlantısı 1~230 V, 50 / 60 Hz

Koruma sınıfı IP X 4D

İzolasyon sınıfı F

Maks. çalışma basıncı 10 bar





















































Onaylanmış akışkanlar (istek üzerine diğer akışkanlar) Isıtma suyu (VDI 2035'e uygun olarak) • Su-glikol karışımları (en fazla 1: 1;% 20'nin üzerinde karışım, pompalama verileri kontrol edilmelidir) •

İzin verilen uygulama alanı Sıcaklık aralığı maks. ortam sıcaklığı +40 ° C -20 ... + 110 ° C ° C Maksimum izin verilen çalışma basıncı P max 10 bar

Boru bağlantıları flanş Flanş PN16 (EN 1092-2'ye göre) Nominal flanş çapı DN 80 Toplam uzunluk l 0 360 mm

Motorlu / elektronik Enerji verimliliği endeksi (EEI) 20 0.20 Yayılan parazit EN 61800-3; 2004 + A1; 2012 / yerleşim alanı (C1) Girişim direnci EN 61800-3; 2004 + A1; 2012 / endüstriyel ortam (C2) Hız kontrolü Frekans dönüştürücü Koruma sınıfı IP X4D Yalıtım sınıfı F Şebeke bağlantısı 1 ~ 230 V, 50/60 Hz Anma gücü P 2 1,300,00 W Hız n 900 - 3300 rpm Güç tüketimi P 1 40 - 1550 W Akım tüketimi I 0,3 - 6,8 A Motor koruması entegre Dişli kablo bağlantısı PG M20x1.5

Malzemeler Pompa konut Gri dökme demir (EN-GJL-250) Çark Plastik (PP -% 50 GF) Pompa mili Paslanmaz çelik (X30Cr13 / X46Cr13) Rulman Karbon, emdirilmiş metal

Su pompalama sıcaklığında kavitasyonu önlemek için emme portunda minimum emme kafası Minimum emme kafası 50/95/110 ° C'de 7/15/23 m

Sipariş yerleşimleri için bilgi Yapmak Wilo tip Yonos MAXO 80 / 0,5-12 Art no. 2120659 Yaklaşık ağırlık. m 30,4 kg
